HJS Universalteile - Verbindungstechnik
Wir haben alles, was Sie für eine problemlose Verbindung benötigen: Stufenrohrverbinder, Schlauchgelenke aus hochwertigen Edelstahl, Verbindungs- und Kupplungsstücke, Flansche, Sondenanschlüsse sowie Rohrverbinder.
hjs-nr. | Beschreibung | A / B / C Durchmesser | Länge |
|---|---|---|---|
| 90 60 5320 | Stufenrohrverbinder | 55 / 60 / 70 mm | 170 mm |
| 90 60 5520 | Stufenrohrverbinder | 60 / 70 / 76 mm | 170 mm |
| 90 60 5120 | Stufenrohrverbinder | 48 / 50 / 55 mm | 170 mm |
| 90 60 5220 | Stufenrohrverbinder | 50 / 55 / 60 mm | 170 mm |
| 90 60 5020 | Stufenrohrverbinder | 45 / 48 / 50 mm | 170 mm |
hjs-nr. | Beschreibung | Innendurchmesser | Außendurchmesser | Länge |
|---|---|---|---|---|
| 90 60 4910 | Schlauchgelenk | 45 mm | 70 mm | 94 mm |
| 83 00 8476 | Schlauchgelenk | 60 mm | 86 mm | 200 mm |
| 90 60 5110 | Schlauchgelenk | 50 mm | 75 mm | 100 mm |
| 90 60 5210 | Schlauchgelenk | 55 mm | 80 mm | 105 mm |
| 90 60 5310 | Schlauchgelenk | 60 mm | 90 mm | 120 mm |
| 83 00 8335 | Schlauchgelenk | 64 mm | 86 mm | 117 mm |
| 90 60 5410 | Schlauchgelenk (2 lagig) | 64 mm | 86 mm | 200 mm |
| 83 00 8473 | Schlauchgelenk | 70 mm | 106 mm | 100 mm |
| 90 60 5510 | Schlauchgelenk | 70 mm | 95 mm | 150 mm |
| 83 00 8474 | Schlauchgelenk | 70 mm | 103 mm | 200 mm |
| 90 60 5710 | Schlauchgelenk | 76 mm | 101 mm | 150 mm |
| 83 00 8475 | Schlauchgelenk | 76 mm | 102 mm | 200 mm |
| 83 00 8443 | Schlauchgelenk | 80 mm | 108 mm | 120 mm |
| 83 00 8444 | Schlauchgelenk | 80 mm | 108 mm | 150 mm |
| 83 00 8445 | Schlauchgelenk | 80 mm | 108 mm | 200 mm |
| 83 00 8539 | Schlauchgelenk | 90 mm | 121 mm | 200 mm |
hjs-nr. | Innendurchmesser | Außendurchmesser | Länge |
|---|---|---|---|
| 83 00 8573 | 45 mm | 81 mm | 145 mm |
| 83 00 8437 | 80 mm | 107 mm | 138 mm |
| 83 00 8584 | 50 mm | 81 mm | 145 mm |
| 83 00 8571 | 50 mm | 71 mm | 200 mm |
| 83 00 8571 | 50 mm | 71 mm | 200 mm |
| 83 00 8449 | 60 mm | 88 mm | 160 mm |
| 83 00 857 | 60 mm | 80 mm | 190 mm |
| 83 00 8448 | 60 mm | 88 mm | 200 mm |
| 83 00 8574 | 62 mm | 92 mm | 210 mm |
| 83 00 8447 | 70 mm | 96 mm | 120 mm |
| 83 00 8581 | 76 mm | 101 mm | 150 mm |
| 83 00 8583 | 76 mm | 115 mm | 205 mm |
| 83 00 8446 | 70 mm | 96 mm | 200 mm |
hjs-nr. | Beschreibung | Innendurchmesser | Länge |
|---|---|---|---|
| 90 60 3113 | Verbindungsstück mit Lambda-Anschluss | 45 mm | 75 mm |
| 90 60 3126 | Verbindungsstück | 76 mm | 75 mm |
| 90 60 3114 | Verbindungsstück | 45 mm | 75 mm |
| 90 60 3115 | Verbindungsstück mit Lambda-Anschluss | 50 mm | 75 mm |
| 90 60 3116 | Verbindungsstück | 50 mm | 75 mm |
| 90 60 3118 | Verbindungsstück mit Lambda-Anschluss | 55 mm | 75 mm |
| 90 60 3119 | Verbindungsstück | 55 mm | 75 mm |
| 90 60 3119 | Verbindungsstück | 55 mm | 75 mm |
| 90 60 3120 | Verbindungsstück mit Lambda-Anschluss | 60 mm | 75 mm |
| 90 60 3121 | Verbindungsstück | 60 mm | 75 mm |
| 90 60 3123 | Verbindungsstück mit Lambda-Anschluss | 70 mm | 75 mm |
| 90 60 3124 | Verbindungsstück | 70 mm | 75 mm |
| 90 60 3125 | Verbindungsstück mit Lambda-Anschluss | 76 mm | 75 mm |

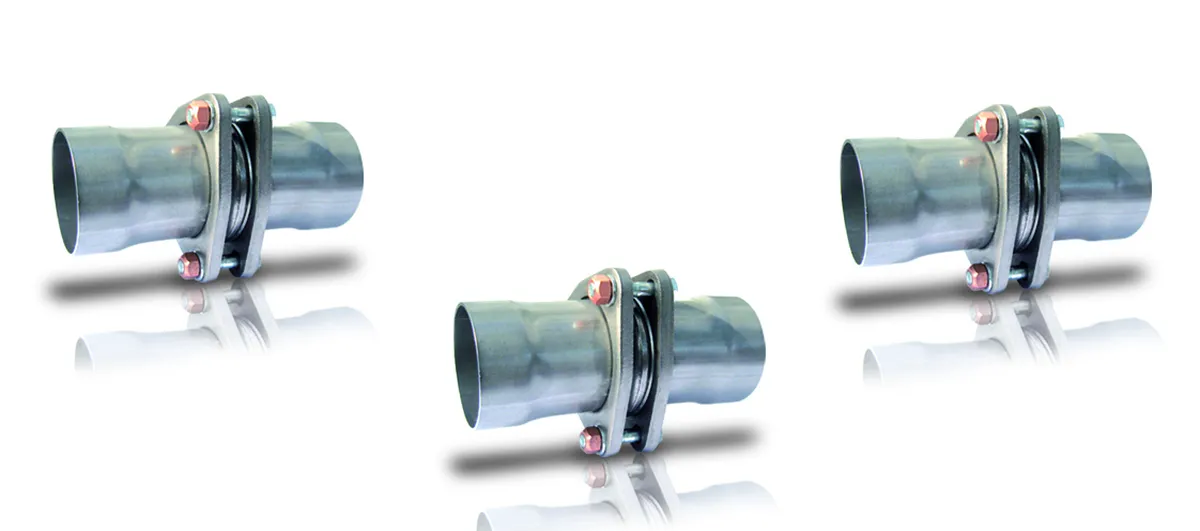

hjs-nr. | Beschreibung | Durchmesser | Lochkreis | Bohrung |
|---|---|---|---|---|
| 90 60 3107 | Dreieck-Flansch (Stahl) | 50 mm | 76 mm | 9 mm |
| 90 60 3109 | Dreieck-Flansch (Stahl) | 60 mm | 91 mm | 9 mm |
| 90 60 3110 | Dreieck-Flansch (Stahl) | 80 mm | 116 mm | 11 mm |
hjs-nr. | Beschreibung | Durchmesser |
|---|---|---|
| 83 11 2088 | Brennring (Stahl) | 45/50 mm |
| 83 11 1392 | Brennring (Stahl) | 55/60 mm |
| 90 60 3138 | Brennring (Stahl) | 70/76 mm |
hjs-nr. | Beschreibung | Innendurchmesser | Gesamtlänge |
|---|---|---|---|
| 90 60 4915 | Kupplung - Verbindungsstück | 45 mm | 155 mm |
| 90 60 5015 | Kupplung - Verbindungsstück | 48 mm | 155 mm |
| 90 60 5115 | Kupplung - Verbindungsstück | 50 mm | 155 mm |
| 90 60 5215 | Kupplung - Verbindungsstück | 55 mm | 155 mm |
| 90 60 5315 | Kupplung - Verbindungsstück | 60 mm | 155 mm |
| 90 60 5515 | Kupplung - Verbindungsstück | 70 mm | 155 mm |
| 90 60 5715 | Kupplung - Verbindungsstück | 76 mm | 155 mm |
hjs-nr. | Beschreibung | Rohrdurchmesser |
|---|---|---|
| 90 60 5195 | V-Band Schelle | 50 mm |
| 90 60 5295 | V-Band Schelle | 55 mm |
| 90 60 5395 | V-Band Schelle | 60 mm |
| 90 60 5995 | V-Band Schelle | 102 mm |
| 90 60 5495 | V-Band Schelle | 65 - 76 mm |
| 90 60 5895 | V-Band Schelle | 89 mm |
hjs-nr. | Beschreibung | Rohrdurchmesser |
|---|---|---|
| 90 60 5196 | V-Band Schelle | 50 mm |
| 90 60 5296 | V-Band Schelle | 55 mm |
| 90 60 5396 | V-Band Schelle | 60 mm |
| 90 60 5496 | V-Band Schelle | 65 mm |
| 90 60 5596 | V-Band Schelle | 70 mm |
| 90 60 5796 | V-Band Schelle | 76 mm |
hjs-nr. | Beschreibung |
|---|---|
| 90 60 5497 | passend für V-Band Schelle Ø 60 / 65 mm |
| 90 60 5797 | passend für V-Band Schelle Ø 70 / 76 mm |
hjs-nr. | Beschreibung | Innendurchmesser | Länge |
|---|---|---|---|
| 83 12 2857 | Rohrverbinder | 45 mm | 90 mm |
| 83 00 4809 | Rohrverbinder | 48 mm | 90 mm |
| 83 00 5007 | Rohrverbinder | 50 mm | 70 mm |
| 83 12 2858 | Rohrverbinder | 50 mm | 90 mm |
| 83 00 5507 | Rohrverbinder | 55 mm | 70 mm |
| 83 12 2860 | Rohrverbinder | 55 mm | 90 mm |
| 83 00 6007 | Rohrverbinder | 60 mm | 70 mm |
| 83 12 2859 | Rohrverbinder | 60 mm | 90 mm |
| 83 00 6507 | Rohrverbinder | 65 mm | 70 mm |
| 83 00 6509 | Rohrverbinder | 65 mm | 90 mm |
| 83 00 7007 | Rohrverbinder | 70 mm | 70 mm |
| 83 00 8009 | Rohrverbinder | 80 mm | 90 mm |
| 83 00 7609 | Rohrverbinder | 76 mm | 90 mm |

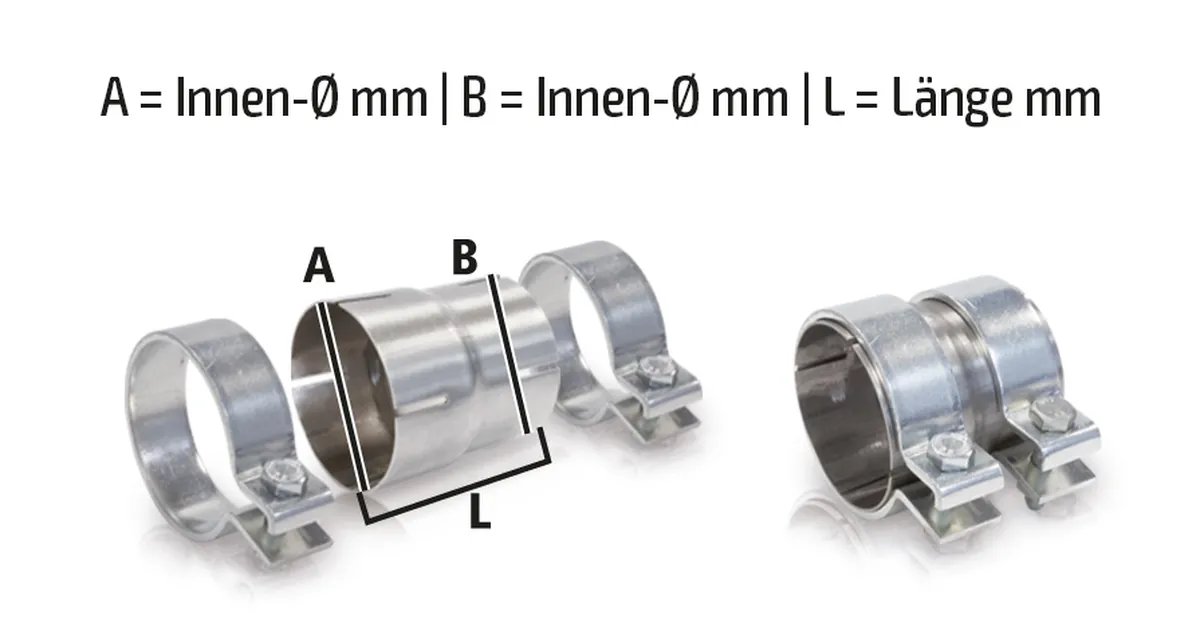

hjs-nr. | Beschreibung | a | b | Länge |
|---|---|---|---|---|
| 90 60 5331 | Adapter-Stück (Edelstahl) | 60 mm | 50 mm | 90 mm |
| 90 60 5335 | Adapter-Stück (Edelstahl) | 60 mm | 55 mm | 90 mm |
| 90 60 5332 | Adapter-Stück (Edelstahl) | 70 mm | 55 mm | 90 mm |
| 90 60 5331 | Adapter-Stück (Edelstahl) | 70 mm | 60 mm | 125 mm |
| 90 60 5732 | Adapter-Stück (Edelstahl) | 76 mm | 60 mm | 105 mm |
| 90 60 5731 | Adapter-Stück (Edelstahl) | 76 mm | 65 mm | 90 mm |
| 90 60 5735 | Adapter-Stück (Edelstahl) | 76 mm | 70 mm | 90 mm |
| 90 60 5736 | Adapter-Stück (Edelstahl) | 76 mm | 76 mm | 90 mm |
